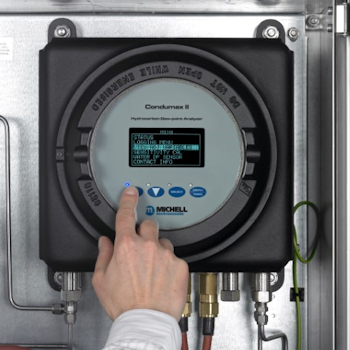

碳氢露点分析仪 - Michell Condumax II

产品分类：烃露点分析仪

应用于天然气中的在线露点分析仪特点全自动在线分析客观性测量，重复性优异0.5°C 碳氢露点精度基准的冷镜原理专利的检测技术自清洁无需吹扫气或冷却气可选水露点测量Modbus RTU 数字通信IECEx

订购热线：0510-82405517　13921186818

立即咨询

产品详情

应用于天然气中的在线露点分析仪

特点

全自动在线分析
客观性测量，重复性优异
0.5°C 碳氢露点精度
基准的冷镜原理
专利的检测技术
自清洁
无需吹扫气或冷却气
可选水露点测量
Modbus RTU 数字通信
IECEx, ATEX, cCSAus 和 TR CU Ex 认证

Condumax II碳氢和水露点分析仪可连续、自动地测量保证天然气质量的两个关键参数。它采用“黑斑”冷镜光学技术测量碳氢露点，精度高，长期可靠。水露点测量是使用密析尔金属氧化物陶瓷湿度传感器。

Condumax II 置于紧凑型的防爆外壳内。室内室外取样系统均可以使用，适用任意压力下天然气样气的调节，最高到138 barg。根据实际的应用和要求，我们可以提供定制的加工设计服务。

Condumax II可以用于天然气中氢含量多达20%的测量，无需做进一步调整。

规格下载应用

烃露点测量
测量技术	黑斑TM固定样品分析在碳氢露点温度下，直接光检测碳氢的凝析
传感器冷却	自动冷却，通过3级帕尔贴效应电子冷却器
最大量程	一直到 Δ -55K 根据主机操作温度
精度	±0.5°C 碳氢露点 (单一或多种冷凝分析)
样气流量	0.03m³/hr (0.5 Nl/min) - 标准警报
测量频率	6 次/小时 (推荐) 12 次/小时 (最大)

工作压力	最大. 100 barg (1450 psig)
水露点测量 (可选)
测量技术	密析尔金属氧化物陶瓷湿度传感器
单位 -水汽含量	°C and °F 水露点; lb/MMscf; mg/m3, ppmV
分辨率	0.1°C, 0.1°F
量程	校准量程 -100 - +20°C 露点
精度	±1°C -59 - +20°C 露点 ±2°C -100 - -60°C 露点
样气流量	0.06 - 0.3 m3/hr (1 to 5 Nl/min) 标准警报
温度系数	算法补偿 (-20 - +50°C)
工作压力	最大 138 barg (2000 psig)
压力测量碳氢露点分析压力可选水露点过程压力
单位	MPa, barg, psig
分辨率	0.1 MPa 和 barg, 1 psig
量程	碳氢露点: 0 - 100 barg 水露点: 0 - 200 barg
精度	±0.25% FS
碳氢露点分析仪
分辨率	碳氢和水露点: 0.1°C
样气条件	天然气最大压力 100 barg, 取样系统内压力调节
外壳	防爆外壳带可拆卸的玻璃视窗面盖，内部自带防冷凝的加热
样气连接	碳氢和水露点通道可以选择 1/8” NPT (ATEX / IECEx) or 1/4” NPT (CSA) 内螺纹端口; 取样系统接口: 6mm 外径 or 1/4” 外径
操作环境	室内/室外 -20 - +50°C; 最大 95% RH
电源	90 - 260 V AC, 50/60 Hz, 125 W 主机 300 W c/w 取样系统 (室内) 400 W c/w 取样系统 (室外)
重量	22.5kg 主机 60kg (大约) c/w 取样系统 (室内) 75kg (大约) c/w 取样系统 (室外)
一体式显示/键盘	触摸屏带真空荧光显示键盘
输出	Modbus RTU, RS485 @ 9600 baud rate 两路 4-20 mA 线性 (非隔离) 输出，用户定义露点或压力参数的组合
报警	通过软件寄存器和屏幕注释来指出过程和分析状态为每个样品设置了低流量报警状态出错则电流输出，1通道为23mA
证书
危险区域证书	ATEX: II 2G Ex d IIB + H2 Gb (-40°C - +44°C) T6 (-40°C - +59°C) T5 IECEx: Ex d IIB + H2 Gb (-40°C - +44°C) T6 (-40°C - +59°C) T5 cCSAus: Class I, Division 1, Groups B, C 和 D, T6 (Tamb= -40°C - +44°C) T5 (Tamb= -40°C - +59°C)
模式认证	GOST-R, GOST-K, GOST-T
